“這個工件，立加的工作臺根本放不下，剛性也跟不上。”當零件尺寸超過一米，重量以噸計時，常規的立式加工中心便顯得力不從心。這時，車間里的“巨無霸”——龍門加工中心便成為了主角。在聚誠精密，面對大型模具、機床床身、風電部件等“大塊頭”，我們依賴龍門CNC提供的強大剛性與廣闊空間。它不僅僅是一臺更大的機床，更代表了一套針對大型零件加工的獨特工藝哲學。本文將帶您深入龍門的世界。
龍門加工中心因其框架結構形似中國傳統建筑中的“龍門”而得名。其核心特征在于：主軸頭安裝在一個可沿X軸（左右）移動的橫梁（龍門口）上，而橫梁則架設在兩條沿Y軸（前后）運動的立柱上。工件通常固定在一個巨大、堅固且通常不可移動（或僅做Z向移動）的工作臺上。

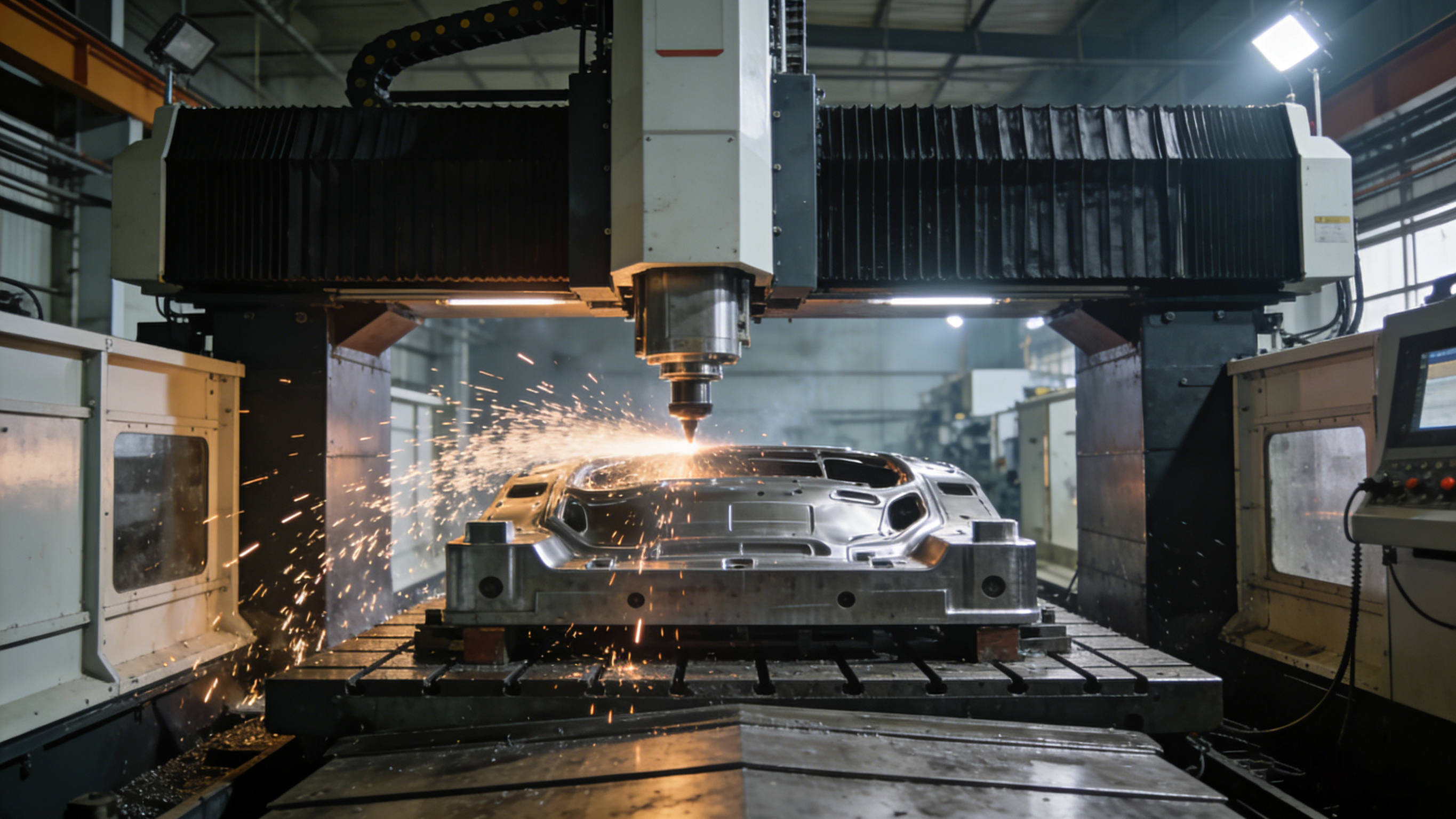

圖1：龍門加工中心以其高剛性框架應對大型工件切削
這種結構與常見的立式加工中心形成鮮明對比：
立式加工中心 (VMC): 工作臺承載工件做X/Y向運動，主軸僅做Z向運動。適合中小型零件。
龍門加工中心 (Gantry Mill): 工件基本靜止，由龍門框架帶動主軸完成X/Y向（甚至更多方向）運動。專為大型、重型零件設計。
選擇龍門加工，并非僅僅因為其“大”，更在于其結構帶來的系列工藝優勢。

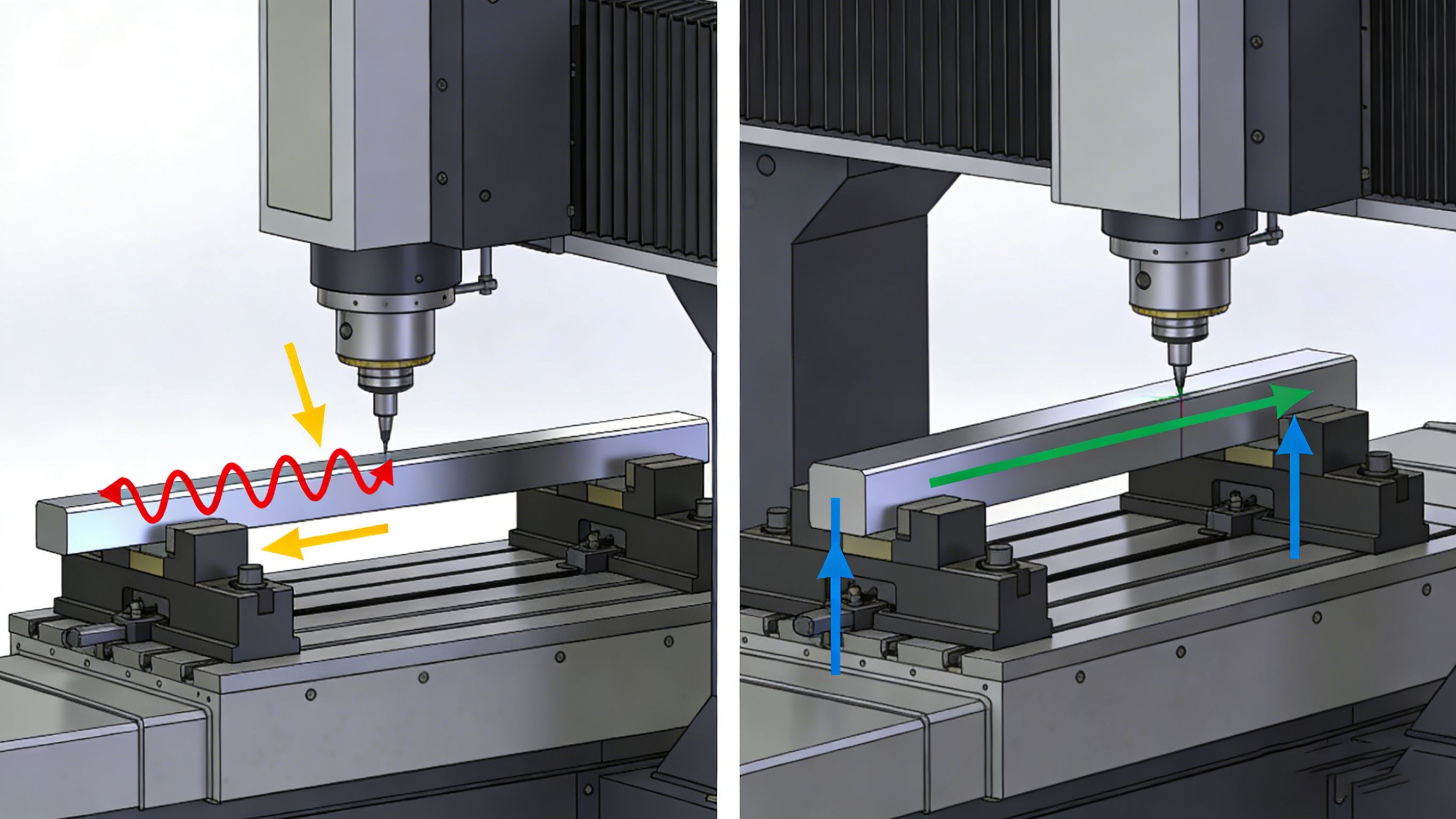

圖2：龍門結構在加工長大型零件時，能提供遠優于立加的靜態與動態剛性
龍門框架結構本身具有很高的機械強度與抗扭性，能夠承受重型切削產生的巨大切削力與扭矩，有效抑制振動，從而獲得更好的表面光潔度和更高的尺寸精度。
工作臺通常為箱體式結構，承重可達數十噸。X/Y/Z三軸行程可以輕松做到數米，能夠容納和加工超大型的工件，這是立加難以企及的。
通過配備數控回轉工作臺或角度頭，龍門機可以一次裝夾完成工件除底面外的五個面的加工（俗稱“五面體加工”），極大減少了重復定位和裝夾時間，保證了多面間的精度。這正是實現 大型復雜零件高效精密加工 的關鍵。
由于工件重量不作用于進給系統，且機床結構熱對稱性較好，龍門機在長期重載加工中，能比同規格的動工作臺機床更好地保持精度。
根據橫梁的運動方式，龍門主要分為以下幾類，適用于不同場景：
| 類型 | 結構特點 | 主要優勢 | 典型應用場景 |
|---|---|---|---|
| 動梁式龍門 | 橫梁（連帶主軸頭）可沿Y軸方向在立柱上移動。工作臺固定或僅做Z向移動。 | 加工范圍大，靈活性高；主軸接近工件的能力強，適合加工高度較高的零件。 | 大型模具、機床床身、發電設備部件。 |
| 定梁式龍門 | 橫梁固定在立柱上，主軸頭在橫梁上做X向運動，工作臺承載工件做Y向運動。 | 結構簡單，剛性極好，動態響應快；承重能力通常更強。 | 重型箱體、基座類零件，需要進行大負荷銑削的場合。 |
| 橋式龍門 | 可以看作是動梁式的一種，橫梁像一座橋，兩端支撐在獨立的導軌基礎上，下方整個區域都是工作區。 | 工作臺面積利用率高，可達100%；非常適合超長、超寬板材的加工。 | 船舶部件、軌道交通大型結構件、大型復合材料板材切割。 |
基于上述優勢，龍門加工在多個行業成為關鍵設備。
汽車覆蓋件模具、保險杠模具、家電外殼模具等，尺寸大、型面復雜，對機床剛性和行程要求極高。龍門機是此類模具粗加工、半精加工的主力。
飛機翼肋、梁框、風電主機架、輪轂等大型結構件，材料多為難加工的鋁合金或鈦合金，需要大功率切削和穩定的精度，龍門機是不二之選。
印刷機墻板、注塑機模板、機床床身和立柱等，本身即為箱體結構，重量大，需要多面高精度加工，龍門機的五面體能力在此發揮巨大價值。
工件裝夾： 必須使用足夠強度的專用工裝或模塊化夾具，確保工件在巨大切削力下紋絲不動。
刀具選擇： 優先選用大直徑、短懸伸的強力刀柄和刀具，充分利用機床的功率和剛性。
編程策略： 需考慮機床巨大的運動慣量，程序應避免急停急起，采用光滑的路徑過渡，保護機床并提升表面質量。
熱管理： 大型機床和零件熱變形影響顯著，需關注環境溫度與加工中的溫升控制。
挑戰： 一個長約3.5米、寬1.5米、高1米的焊接鋼構機架，需要對其上下面、四周側面及眾多安裝孔系進行高精度加工，平面度與孔位精度要求高，且工件本身焊接應力大。
系統性解決方案：
設備選型： 選用大行程、高剛性的定梁式龍門加工中心，確保承載能力和切削穩定性。
工藝規劃： 設計專用液壓夾具，一次裝夾完成除底面外的所有面加工（五面體加工）。粗加工后松開工件釋放應力，重新找正后進行精加工。
刀具與編程： 使用面銑刀和大直徑鏜刀進行大面積銑削和精密孔加工。編程時采用恒定的切削載荷和光滑的刀路，減少機床振動。
結果： 工件各面平面度達到0.05mm/m以內，所有安裝孔位置度滿足圖紙要求，一次性裝配成功，避免了現場配作的麻煩。
投入龍門加工，絕非僅僅是購買一臺大型設備。它意味著需要同步構建與之匹配的重型物流能力（吊裝）、專用工裝設計能力、大尺寸測量方案、以及針對大型零件特點的工藝知識體系。在聚誠精密，我們視龍門加工線為一個系統工程，從前期的工藝可行性分析、裝夾方案模擬，到加工中的參數優化與過程監控，形成閉環。這確保了我們不僅能“啃得動”大型零件，更能“做得好”，為客戶提供從毛坯到成品的可靠交付。
龍門CNC加工中心是重工業、高端裝備制造業的基石設備之一。它以其無與倫比的剛性、承載力和加工范圍，解決了大型零件制造的可行性問題。而將其潛力完全轉化為穩定、精密的生產力，則依賴于深厚的工藝理解與系統的工程能力。當您的項目面臨大型、重型或復雜多面體的加工挑戰時，龍門加工方案值得被深入評估。
—— 聚誠精密 重型精密加工部
